某商业大厦共12层,每层总面积约7000平方米,1至16层全部为写字楼,每层有办公室8间,东西走廊1条,长约180米,电梯厅走廊长约15米。主要是在个办公室安装喇叭进行业务广播,室外区域也需要背景广播。
要求:
1、寻呼功能:电脑对多个终端、分区、全区呼叫;同时,桌面话筒式终端也可对其它终端、分区、全区(不含本终端)呼叫。
2、定时节目播放:IP网络广播的每个网络适配器都具有独立的IP地址,可以单独接收服务器的个性化定时播放节目,定时播放的操作,也可以通过电脑在网上设置上传节目。
3、领导网上讲话:IP网络广播能够实现领导网上讲话,领导无需到广播中心,通过与系统服务 器连接的任意一台计算机,便可以经计算机的麦克风实现远程讲话,可以对全区,分区,分组讲话。
4、音频实时采播:IP广播节目实时采播功能,能够将:自用电台、录音机卡座、CD播放器、MP3播放器、麦克风等节目实时采集实时压缩成高音质数据流存储到服务器,并可按要求同时转播到指定的网络适配器,用于插播外接节目广播及广播通知等。
5、自动音乐打铃:IP广播能够设置个性化的音乐铃音,自动按照编排好的作息时间表播放铃声,作息时间表可以按照春秋季自动调整,并提供晴雨天、节假日特殊配置选项。
6、自由点播:可通过遥控器控制分布在每个点的网络适配器完成音频服务器中资料库的任意 点播。操作简单方便,只需要用红外遥控器选择相应的节目内容,播放即可。
7、消防报警广播:结合消防智能接口接收消防短路信号,在服务器软件上预先设置报警模式,即可进行消防联动功能。
1、分区设置
01分区---1层 07分区---7层 13分区---室外
02分区---2层 08分区---8层
03分区---3层 09分区---9层
04分区---4层 10分区---10层
05分区---5层 11分区---11层
06分区---6层 12分区---12层
2、音箱点位分布及功放配置列表
分区 |
区域 |
10W壁挂音箱 |
30W石头音箱 |
30W蘑菇音箱 |
音箱功率 |
*1.5倍损耗 |
01分区 |
1层 |
8 |
|
|
80W |
120W |
02分区 |
2层 |
8 |
|
|
80W |
120W |
03分区 |
3层 |
8 |
|
|
80W |
120W |
04分区 |
4层 |
8 |
|
|
80W |
120W |
05分区 |
5层 |
8 |
|
|
80W |
120W |
06分区 |
6层 |
8 |
|
|
80W |
120W |
07分区 |
7层 |
8 |
|
|
80W |
120W |
08分区 |
8层 |
8 |
|
|
80W |
120W |
09分区 |
9层 |
8 |
|
|
80W |
120W |
10分区 |
10层 |
8 |
|
|
80W |
120W |
11分区 |
11层 |
8 |
|
|
80W |
120W |
12分区 |
12层 |
8 |
|
|
80W |
120W |
13分区 |
室外 |
|
12 |
10 |
660W |
990W |
合计 |
|
|
|
|
|
2430W |
3、配置清单
一、主控设备 |
|||||||||
1 |
IP网络寻址广播中控机 |
KD-9000 |
SOUNDS |
1 |
台 |
IP网络控制中心,中控主机 |
|||
1 |
IP网络广播软件 |
KD-9000R |
SOUNDS |
1 |
套 |
负责音频流点播服务、计划任务处理、工作站管理和权限管理 |
|||
二、音源设备 |
|||||||||
1 |
多功能数字播放器 |
JS-2217F |
SOUNDS |
1 |
台 |
播放CD/MP3节目 |
|||
1 |
数字调谐器 |
JS-2212 |
SOUNDS |
1 |
台 |
播放AM/FM节目 |
|||
三、电源设备 |
|||||||||
1 |
10电源管理器 |
JS-2110 |
SOUNDS |
1 |
台 |
给系统周边设备供电 |
|||
四、寻呼设备 |
|||||||||
1 |
IP网络寻呼话筒 |
IP-501A |
SOUNDS |
4 |
台 |
IP网络远程寻呼 |
|||
2 |
广播话筒 |
MI-3S |
SOUNDS |
4 |
台 |
机房本地寻呼 |
|||
五、信号处理设备 |
|||||||||
1 |
前置放大器 |
JS-2302 |
SOUNDS |
1 |
台 |
背景音乐信号放大,使信号与功放输入匹配 |
|||
六、终端设备 |
|||||||||
1 |
壁挂式终端 |
IP-100A |
SOUNDS |
96 |
台 |
将网络信号解码转换成音频信号输出给喇叭 |
|||
1 |
机柜式终端 |
IP-100B |
SOUNDS |
4 |
台 |
将网络信号解码转换成模拟音频信号输出给功放放大 |
|||
六、功放设备 |
|||||||||
1 |
合并式功放 |
SC-300W |
SOUNDS |
4 |
台 |
室外区域功放,推动音箱 |
|||
七、分控站 |
|||||||||
1 |
电脑 |
|
SOUNDS |
3 |
台 |
|
|||
2 |
分控软件 |
|
SOUNDS |
3 |
套 |
|
|||
七、扬声器设备 |
|||||||||
1 |
壁挂音箱 |
BS-610 |
SOUNDS |
96 |
只 |
安装于办公室等区域 |
|||
2 |
石头音箱 |
T-602 |
SOUNDS |
12 |
只 |
安装于室外绿化带等区域 |
|||
3 |
蘑菇音箱 |
EC-121R |
SOUNDS |
10 |
只 |
安装于室外绿化带等区域 |
|||
|
|
|
|
|
|
|
|
|
|

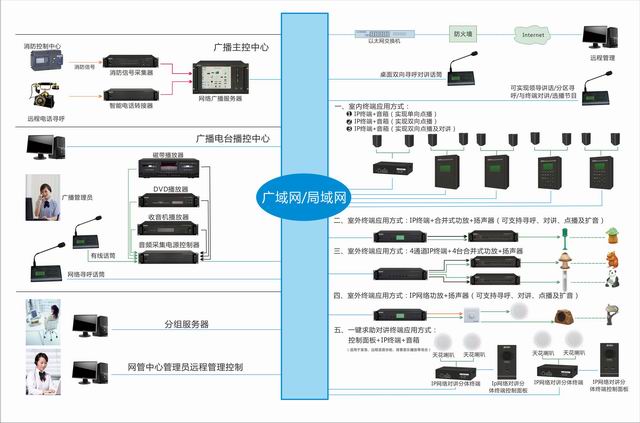

→连线示意图: |
